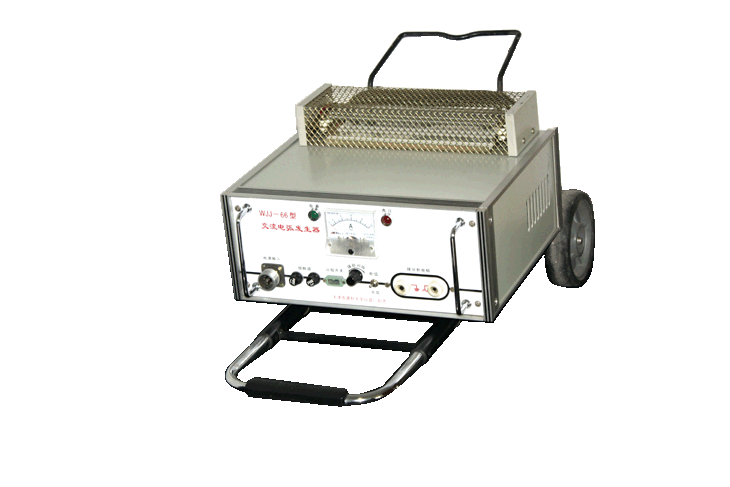

WJJ-66型交流电弧发生器为适应其室外现场分析使用特点，在结构上尽量考虑到缩小体积，减轻重量，移动方便和操作安全可靠的要求，采用了高导磁率的材料做隔离变压器和高压变压器小型仪器车使本仪器移动方便，同时分析电极接触式样的一端处于地电位，辅助间隙调节手柄接地，这就满足了操作安全，重量轻和移动方便的要求。为使用可靠把限流电阻单独装在仪器箱盖上，同时又采用散热条件好的丝型电阻，这样即改善了电阻器的散热条件，又保证了其它元器件不受高温烘烤，太高了仪器实用寿命。

仪器的参数

相数                                  单项

电压                                  220伏

频率                                  50赫

高压变压器次级电压                    2600伏

电弧电流                              4-6安

最大电弧起弧距离                      4mm

重量/体积 WJJ-68型                    13公斤               290×320×190
